1、結構

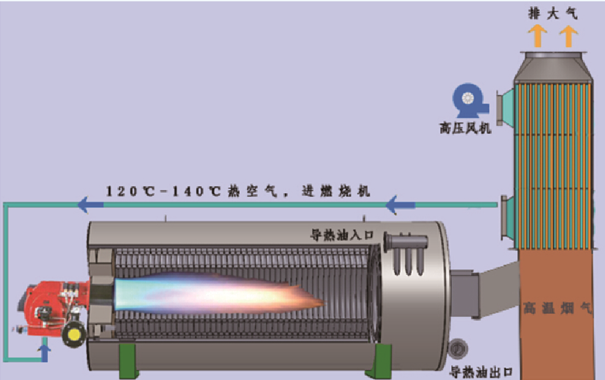

爐體采用臥式三回程全封閉結構，主要受壓元件為雙層螺旋盤管彈性結構，內層盤管的內側、鍋爐外層盤管堵頭及前爐門構成燃燒室，內層盤管的外側、外層盤管的內外側為鍋爐的對流換熱面，鍋爐外側為鍋爐煙道及保溫層。
煙氣經燃燒室尾部進入內層盤管外側和外層量管內側形成的通道及外層盤管的外側，然后通過鍋爐尾部進入空氣預熱器與燃燒用空氣換熱后經煙囪排入大氣，煙氣行程為三回程。
空氣預熱器為管式結構，管內為煙氣，管外為空氣，通過空氣預熱器換熱后既提高了燃燒用空氣的溫度，同時降低煙氣溫度，提高鍋爐綜合熱效率。盤管由1根或多根鍋爐鋼管并行，導熱油從鍋爐入口聯箱經外層盤管進入，經外層盤管到內層盤管，然后通過鍋出口聯箱排出，鍋爐前爐門為整體可拆式爐門，采用螺栓連接，檢修、維修方便。
